La norme NF P01-012 fixe les cotes dimensionnelles que chaque garde-corps installé en France doit respecter pour prévenir les chutes. Lire un plan de garde-corps à l’aune de cette norme, c’est vérifier que les hauteurs, les espacements et les zones de sécurité dessinées correspondent aux exigences du texte, puis anticiper ce qui peut dévier entre le dessin et la réalité du chantier.
Zone de sécurité en partie basse : le point de lecture que les plans omettent souvent
La plupart des plans de garde-corps affichent une hauteur de protection et un espacement de barreaux. Peu détaillent la zone de sécurité en partie basse, celle qui empêche un jeune enfant de passer un membre ou de prendre appui pour escalader.
A découvrir également : Sable sous les tuyaux : pourquoi et comment l'utiliser correctement ?
La révision de novembre 2024 renforce précisément cet aspect. L’encadrement des vides et des appuis dans la partie inférieure du garde-corps a été revu pour limiter les prises horizontales, les découpes favorisant l’agrippement et les écarts où un enfant peut glisser une jambe ou une tête.
Sur un plan, cette zone se lit en croisant deux informations : la hauteur du soubassement plein (ou du premier élément horizontal) et la dimension des vides entre ce soubassement et le sol fini. Si le plan ne mentionne que la hauteur totale sans détailler cette zone basse, la conformité ne peut pas être vérifiée depuis le document seul.
A lire aussi : Esthétique cuisine : Astuces pour sublimer l'espace de vie
Hauteur de protection sur un plan : la cote ne suffit pas
La hauteur de protection est la cote la plus visible sur un plan de garde-corps. Elle se mesure depuis le niveau de la zone de stationnement (le sol fini ou le nez de marche) jusqu’au sommet de la lisse haute.
Le piège se situe dans la définition du point bas de la mesure. Un plan indique une hauteur depuis un niveau théorique de sol fini. En pratique, le revêtement de sol final peut ne pas encore être posé au moment de la fabrication du garde-corps, ou son épaisseur réelle peut varier de quelques centimètres par rapport au plan.
Appui précaire et épaisseur du garde-corps
La norme distingue les situations avec appui précaire (un élément sur lequel une personne pourrait monter, comme un muret bas ou une jardinière maçonnée) des configurations standard. Quand un tel appui existe à proximité du garde-corps, la hauteur de protection doit être recalculée depuis le sommet de cet appui, pas depuis le sol.
Sur un plan, vérifiez si l’environnement immédiat du garde-corps est représenté. Un muret de moins d’un mètre situé contre la face intérieure du garde-corps change la cote de référence. Si le plan ne montre que le garde-corps isolé, sans son contexte architectural, cette vérification est impossible.
Espacement des barreaux et gabarit anti-escalade : lecture croisée du plan
L’espacement maximal entre deux barreaux verticaux ou entre deux éléments horizontaux est un critère dimensionnel direct. Sur le plan, il se lit entre axes ou entre nus intérieurs des barreaux, selon la convention du dessinateur. Vérifiez la légende du plan pour savoir quelle convention est utilisée, car la différence correspond au diamètre du barreau lui-même.
La révision 2024 introduit un gabarit de conception anti-escalade revu. Ce gabarit définit une zone dans laquelle aucun élément horizontal ne doit offrir de prise de pied. Sur un plan en élévation, cette zone se repère entre la base du garde-corps et une hauteur intermédiaire. Tout élément horizontal (lisse, câble, traverse décorative) situé dans cette zone crée un marchepied potentiel pour un enfant.
- Les barreaux verticaux ne posent pas de problème d’escalade, mais leur espacement doit empêcher le passage d’une tête d’enfant
- Les lisses horizontales dans la zone anti-escalade sont le principal motif de non-conformité sur les plans de garde-corps à câbles ou à traverses
- Les panneaux pleins (verre, tôle) suppriment le risque d’escalade mais imposent des exigences de résistance mécanique distinctes
Tolérances de chantier et supports réels : quand un plan conforme produit un garde-corps non conforme
Un plan peut afficher des cotes parfaitement conformes à la NF P01-012 et générer malgré tout une installation non conforme. La raison tient aux écarts entre le dessin et la réalité du support.
Le premier facteur est la tolérance de pose. Une platine de fixation positionnée quelques millimètres trop bas sur une dalle dont le niveau varie réduit la hauteur effective de protection. Cumulés sur plusieurs points de fixation, ces écarts peuvent faire passer un garde-corps sous le seuil normatif.
Le deuxième facteur concerne la nature du support. Un plan prévoit souvent une fixation sur un type de support donné (béton plein, acier, bois). Si le support réel diffère (béton cellulaire, maçonnerie creuse, structure mixte), la méthode de fixation change, et avec elle la position verticale effective du garde-corps.
Vérification après pose : confronter le plan au réel

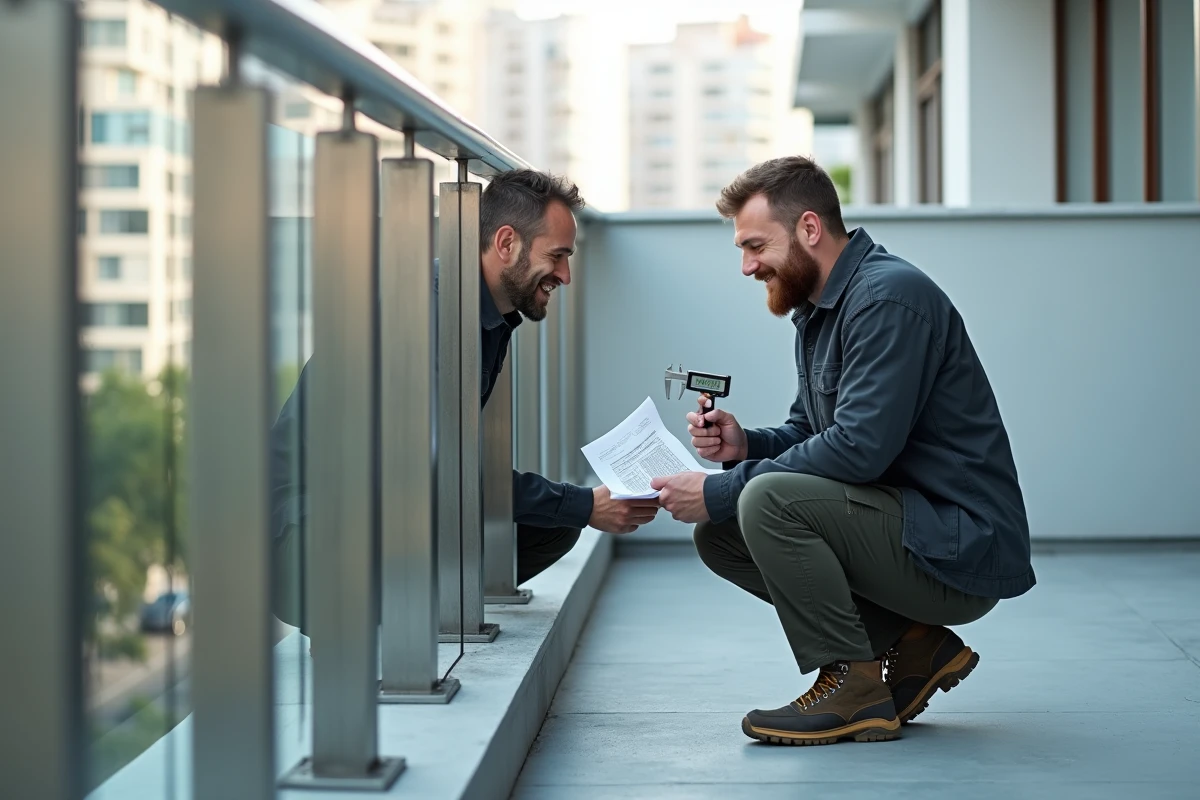

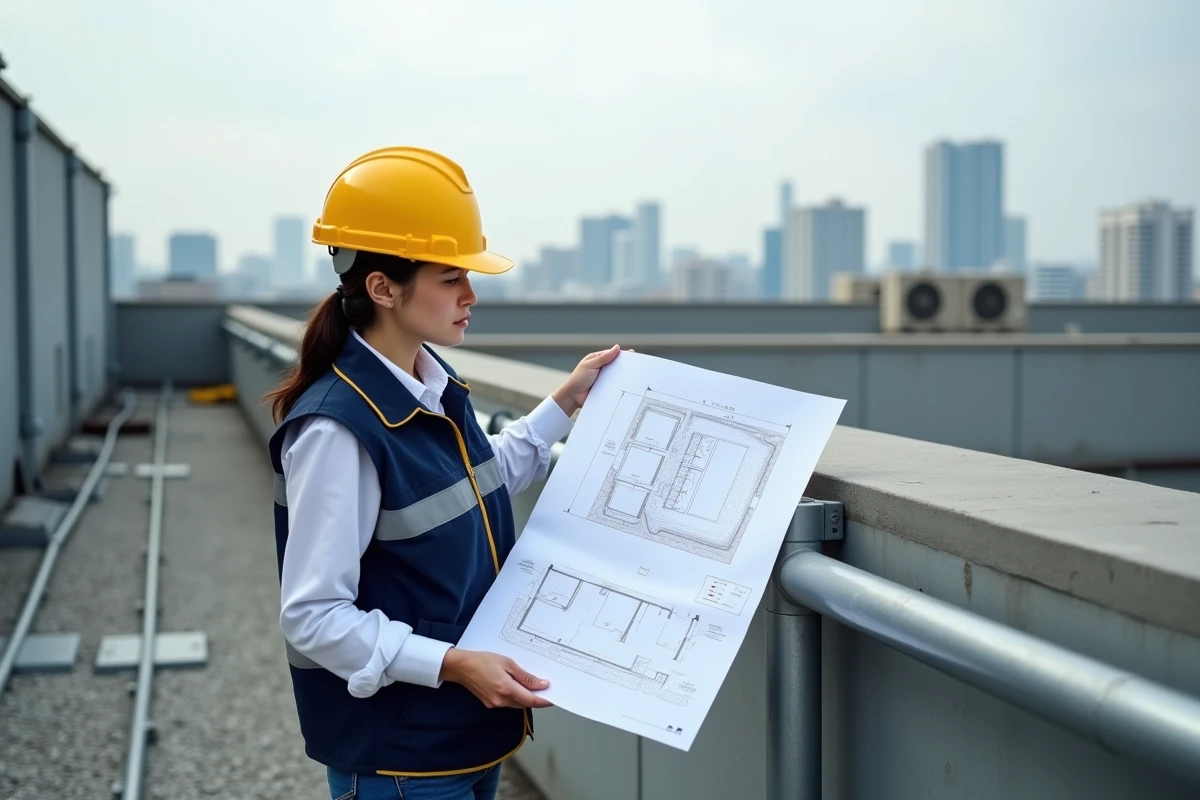

La lecture du plan ne remplace pas une vérification dimensionnelle après installation. Trois contrôles permettent de valider la conformité sur site :
- Mesurer la hauteur de protection depuis le sol fini réel (et non depuis le niveau théorique du plan), en tenant compte de tout appui précaire à proximité
- Vérifier l’espacement réel entre barreaux ou entre lisses, en mesurant les vides nets et non les entraxes
- Contrôler que la zone anti-escalade en partie basse ne comporte aucune prise horizontale absente du plan mais ajoutée en chantier (raidisseur, entretoise, support de câble)
Marquage NF et traçabilité normative sur le plan
Un plan de garde-corps destiné à un bâtiment neuf dont le permis de construire a été déposé après juin 2025 doit intégrer les exigences de la version révisée de la norme. Le marquage NF, quand il est requis, suppose que le plan identifie le produit, sa configuration et sa traçabilité normative.
Concrètement, un cartouche de plan conforme mentionne la référence de la norme applicable, la configuration du garde-corps (type de remplissage, hauteur, fixation) et le numéro de certification du fabricant si le produit relève d’une exigence de certification. L’absence de ces mentions ne rend pas le garde-corps non conforme en soi, mais elle empêche de vérifier la conformité sans documentation complémentaire.
Un plan lisible au regard de la NF P01-012 n’est donc pas seulement un dessin coté. C’est un document qui permet de vérifier chaque exigence dimensionnelle dans son contexte réel : sol fini, appuis voisins, zone basse, gabarit anti-escalade et identification du produit. Sans ces informations croisées, la conformité reste théorique.
